SABdynamic 900 Data C TP
Paarverseilte, dauerflexible SABIX®/PUR-Datenleitung, robust, ölbeständig und flammwidrig mit farbigen Adern und Cu-Gesamtabschirmung

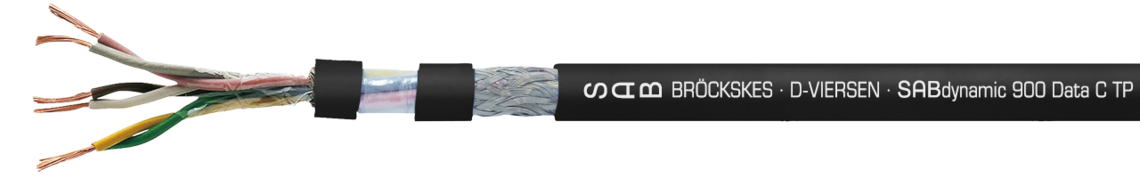

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · SABdynamic 900 Data 3x2x0,34mm² cULus AWM Style 21209 AWM I/II A/B 90°C 300V FT1 FT2 0901-0303 CE
Kullaniş
Die SABdynamic 900 Data C TP eignet sich besonders für Daten- und Signalanwendungen, bei denen Übertragungsqualität und EMV-Eigenschaften gleichermaßen gefragt sind. Die paarweise verseilten Adern unterstützen gute Übertragungseigenschaften und eine gute Nahnebensprechdämpfung, während die Cu-Gesamtabschirmung zusätzliche Vorteile hinsichtlich der elektromagnetischen Verträglichkeit bietet. Ergänzt wird dieser Aufbau durch einen robusten PUR-Mantel mit hoher Beständigkeit gegenüber Abrieb, Öl und chemischen Einflüssen. Durch ihre dauerflexible Konstruktion ist die Leitung für den Einsatz in dynamischen Schleppkettenanwendungen mit langen Verfahrwegen ausgelegt.
Özel özellikler
- cULus approbiert
- LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
- kapazitätsarm
- extrem breiter Temperatureinsatzbereich
- halogenfrei
- hohe Abriebfestigkeit
- geeignet für lange Verfahrwege
- kleiner Biegeradius
- kleiner Außendurchmesser
- gute EMV-Eigenschaften
- gute Übertragungseigenschaften und Nahnebensprechdämpfung
- PFAS-frei
Aufbau
| Leiter | blanke Cu-Litze, feinstdrähtig in Anlehnung an IEC 60228 Klasse 6 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | Farbcode in Anlehnung an DIN 47100 |
| Verseilung | Adern paarig, Paare in speziell abgestimmter Lagenverseilung mit einem Vlies über jeder Verseillage |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR, mit matter Oberfläche |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze, feinstdrähtig in Anlehnung an IEC 60228 Klasse 6
SABIX®
Farbcode in Anlehnung an DIN 47100
Adern paarig, Paare in speziell abgestimmter Lagenverseilung mit einem Vlies über jeder Verseillage
Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR, mit matter Oberfläche
schwarz (RAL 9005)
Technische Daten
| Betriebsspitzenspannung | max. 350 V |
|---|---|
| Spannung cULus | 300 V |
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
| Mindestbiegeradius | fest verlegt: 3 x d bewegt: 7,5 x d Biegezyklen: > 10 Mio. |
| Temperaturbereich | DIN VDE nicht bewegt: -50/+90 °C bewegt: -40/+90 °C
cULus: bis +90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chemische Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Dauerflexibilität | sehr gut |
| UV-Beständigkeit | nach HD 605 |
| Ozonbeständigkeit | nach DIN EN 50396 |
| Salzwasserbeständig | nach UL 1309 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 350 V
300 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
fest verlegt: 3 x d
bewegt: 7,5 x d
Biegezyklen: > 10 Mio.
DIN VDE
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
cULus: bis +90 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
nach HD 605
nach DIN EN 50396
nach UL 1309
gemäß RoHS-Richtlinie der Europäischen Union
