S 99 C ECO
Dauerflexible SABIX®/PUR-Steuerleitung mit nummerierten Adern und Cu-Gesamtabschirmung

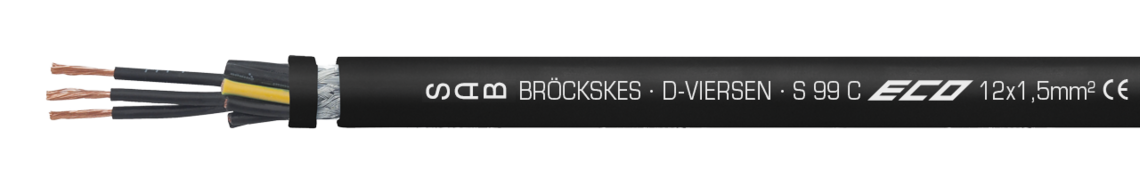

SAB BRÖCKSKES · D-VIERSEN · S 99 C ECO 12x1,5mm2 CE
Kullaniş
Özel özellikler
- kapazitätsarm
- LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
- kälteflexibel
- halogenfrei
- hohe Abriebfestigkeit
- kleiner Biegeradius
- kleiner Außendurchmesser
- gute EMV-Eigenschaften
- PFAS-frei
Aufbau
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung ab 2 Adern | schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter |
| Verseilung | speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6
SABIX®
schwarze Adern
mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter
speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage
Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche
schwarz (RAL 9005)
Technische Daten
| Nennspannung | Uo/U 300/500 V |
|---|---|
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
| Torsionswinkel | ± 60°/1 m |
| Mindestbiegeradius | fest verlegt: 3 x d bewegt: 7,5 x d |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chemische Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Dauerflexibilität | sehr gut |
| UV-Beständigkeit | nach HD 605 |
| Ozonbeständigkeit | nach DIN EN 50396 |
| Salzwasserbeständig | nach UL 1309 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 300/500 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
± 60°/1 m
fest verlegt: 3 x d
bewegt: 7,5 x d
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
nach IEC 60754-1 + VDE 0482-754-1
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
nach HD 605
nach DIN EN 50396
nach UL 1309
gemäß RoHS-Richtlinie der Europäischen Union
