SABdynamic 910 Control

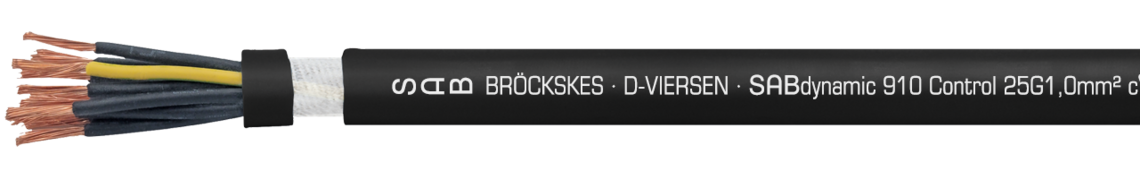

Dauerflexible, robotertaugliche PUR-Steuerleitung, robust, ölbeständig und flammwidrig
Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · SABdynamic 910 Control 25G1,0mm² cULus AWM Style 21209 AWM I/II A/B 90°C 600V FT1 FT2 0910-2510 CE
Kullaniş
Die SABdynamic 910 Control ist eine flexible Steuerleitung mit UL/cUL-Zulassung, die speziell für permanente und dynamische Bewegungen z.B. in Schleppketten mit langen Verfahrwegen von >20 m entwickelt wurde. Die UL/cUL approbierte Leitung zeichnet sich auch durch die Fähigkeit aus, Torsionszyklen von bis zu ±180°/m über mehr als 10 Millionen Zyklen zu widerstehen, was sie ideal für dynamische Roboteranwendungen macht.
Der robuste Außenmantel aus Polyurethan (PUR) bietet exzellenten Schutz gegen Abrieb, Öl und Chemikalien, während die hohe Flammwidrigkeit die Betriebssicherheit erhöht. Eine zuverlässige Leistung und Langlebigkeit der Leitung unter extremen mechanischen Belastungen wird durch diese Eigenschaften gewährleistet.
Özel özellikler
- UL/cUL approbiert
- LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
- kapazitätsarm
- robotertauglich
- extrem breiter Temperatureinsatzbereich
- halogenfrei
- hohe Abriebfestigkeit
- geeignet für lange Verfahrwege
- kleiner Biegeradius
- kleiner Außendurchmesser
- PFAS-frei
Aufbau
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6 |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter |
| Verseilung | speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage, ab 15 Adern in Bündeln verseilt |
| Mantelmaterial | PUR, mit matter Oberfläche |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6
SABIX®
schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter
speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage, ab 15 Adern in Bündeln verseilt
PUR, mit matter Oberfläche
schwarz (RAL 9005)
Technische Daten
| Nennspannung | Uo/U 300/500 V |
|---|---|
| Spannung UL/cUL | 600 V |
| Prüfspannung | Ader/Ader 2000 V |
| Torsionszyklen | bis zu ± 180°/m > 10 Mio. bis zu ± 360°/m > 5 Mio. |
| Mindestbiegeradius | fest verlegt: 3 x d bewegt: ≤ 5 m 7,5 x d > 5 m 10 x d Biegezyklen: > 10 Mio. |
| Temperaturbereich | DIN VDE nicht bewegt: -50/+90 °C bewegt: -40/+90 °C
cULus: bis +90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Dauerflexibilität | sehr gut |
| UV-Beständigkeit | nach HD 605 |
| Ozonbeständigkeit | nach DIN EN 50396 |
| Salzwasserbeständig | nach UL 1309 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 300/500 V
600 V
Ader/Ader 2000 V
bis zu ± 180°/m > 10 Mio.
bis zu ± 360°/m > 5 Mio.
fest verlegt: 3 x d
bewegt: ≤ 5 m 7,5 x d
> 5 m 10 x d
Biegezyklen: > 10 Mio.
DIN VDE
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
cULus: bis +90 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
nach HD 605
nach DIN EN 50396
nach UL 1309
gemäß RoHS-Richtlinie der Europäischen Union
