CATLine SPE C-Track Hybrid
schleppkettenfähige Single Pair Ethernet Leitung mit Energieversorgung und UL Approbation

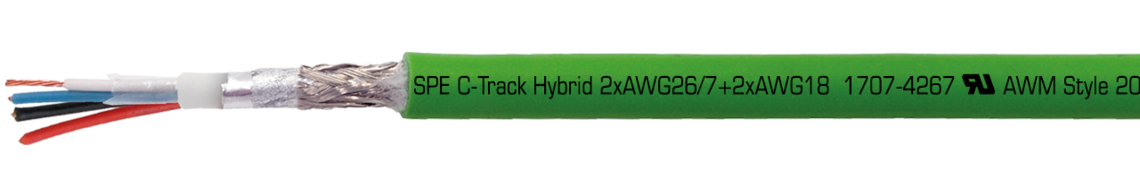

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · CATLine SPE C-Track Hybrid 2xAWG26/7+2xAWG18 1707-4267 UL AWM Style 20233 80°C 300V CE
Kullaniş
Single Pair Ethernet Leitung mit Energieversorgung und UL Approbation für den Einsatz in Schleppketten. Das SPE Hybrid Kabel erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an IEC 61156-12. Die Single Pair Ethernet Hybridleitung ist geeignet für die Direktstromversorgung von bis ca. 200 W bei 24 V bzw. ca. 400 W bei 48 V. Die Datenübertragungsrate liegt bei 1 Gbit/s bis 40 Meter.
Özel özellikler
- UL approbiert
- geeignet für die Direktstromversorgung von bis ca. 200 W bei 24 V bzw. ca. 400 W bei 48 V
- flammhemmend und selbstverlöschend
- SPE plus Energieversorgung
- kurze Latenzzeiten
- LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
- PFAS-frei
Konstruktion
| Leiter | blanke Cu-Litze |
|---|---|
| Isolierhülle | SPE-Element: Spezial-Polymer Energieversorgung: Spezial-Polymer |
| Adererkennzeichnung | SPE-Element: weiß, blau Energieversorgung: rot, schwarz |
| Verseilung | paarig |
| Abschirmung | Alu-Folie weiß, blau |
| Verseilung | gemeinsam |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR |
| Mantelfarbe | grün (ähnlich RAL 6018) |
blanke Cu-Litze
SPE-Element: Spezial-Polymer
Energieversorgung: Spezial-Polymer
SPE-Element: weiß, blau
Energieversorgung: rot, schwarz
paarig
Alu-Folie weiß, blau
gemeinsam
Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR
grün (ähnlich RAL 6018)
Technische Daten
| Betriebsspitzenspannung | max. 90 V |
|---|---|
| Spannung UL | 300 V |
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 15 x d |
| Temperaturbereich | DIN VDE nicht bewegt: -40/+70 °C bewegt: -40/+70 °C
UL/CSA: bis +80 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, UL FT1 FT2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Wellenwiderstand | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an IEC 61156-12. Bandbreite 1 - 600 MHz. |
| Datenübertragung | 1 Gbit bis zu 40 m |
| UL Style | 20549 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union, siehe Kapitel N „Technische Daten“ |
max. 90 V
300 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
fest verlegt: 5 x d
frei beweglich: 10 x d
dauerflexibel: 15 x d
DIN VDE
nicht bewegt: -40/+70 °C
bewegt: -40/+70 °C
UL/CSA: bis +80 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, UL FT1 FT2
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an IEC 61156-12.
Bandbreite 1 - 600 MHz.
1 Gbit bis zu 40 m
20549
gemäß RoHS-Richtlinie der Europäischen Union, siehe Kapitel N „Technische Daten“
