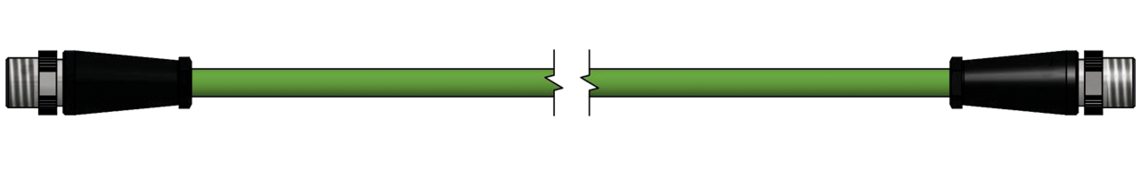

CATLine CAT. 6A S - IE Verbindungsleitung

schleppkettenfähige Industrial Ethernet Leitung, beidseitig mit angespritztem M12 Stiftstecker

Anschlussbild/Steckerbelegung
Seite 1	TIA 568-B	Seite 2
M12 Stecker	Ader	M12 Stecker
Pin 1	weiß-orange	Pin 1
Pin 2	orange	Pin 2
Pin 3	weiß-grün	Pin 3
Pin 4	grün	Pin 4
Pin 5	weiß-braun	Pin 5
Pin 6	braun	Pin 6
Pin 7	weiß-blau	Pin 7
Pin 8	blau	Pin 8
Gehäuse	Schirm	Gehäuse

Temperaturbereich	-40 °C bis +170 °C
Spannungsbereich	max. 90 V
Anschluss Seite 1	Stiftstecker, 8-polig, M12, X-kodiert
Anschluss Seite 2	Stiftstecker, 8-polig, M12, X-kodiert

Temperaturbereich

-40 °C bis +170 °C

Spannungsbereich

max. 90 V

Anschluss Seite 1

Stiftstecker, 8-polig, M12, X-kodiert

Anschluss Seite 2

Stiftstecker, 8-polig, M12, X-kodiert

SAB Artikelnummer	L1677-4631
Abmessung	4 x 2 x 26 AWG
Leiter	blanke Cu-Litze, feindrähtig
Isolierhülle	Spezial-Polymer
Abschirmung	Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Mantel	PUR, grün (ähnlich RAL 6018)
Außendurchmesser	ca. 7,1 mm
Zulassungen	UL/CSA
Ölbeständigkeit	TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
Mindestbiegeradius	frei beweglich: 5 x d dauerflexibel: 15 x d

SAB Artikelnummer

L1677-4631

Abmessung

4 x 2 x 26 AWG

Leiter

blanke Cu-Litze, feindrähtig

Isolierhülle

Spezial-Polymer

Abschirmung

Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten

Mantel

PUR, grün (ähnlich RAL 6018)

Außendurchmesser

ca. 7,1 mm

Zulassungen

UL/CSA

Ölbeständigkeit

TMPU nach EN 50363-10-2 + VDE 0207-363-10-2

Mindestbiegeradius

frei beweglich: 5 x d

dauerflexibel: 15 x d
