HV Messkabel für DC Spannungsmessung

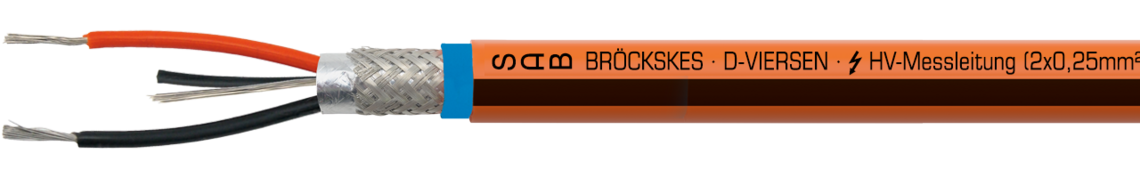

Aufdruck-Beispiel für HV-Messleitung 38339800: SAB BRÖCKSKES · D-VIERSEN · ☇ HV-Messleitung (2x0,25mm²) ☇ CE
Kullaniş
Die HV-Messleitung wird im Bereich der Entwicklung von Elektro-Fahrzeugen dort eingesetzt, wo berührungssicheres Prüfen und Messen von bis zu 1800 V DC Betriebsspannung (Wechselspannung) und Applizieren im HV-Umfeld der Elektromobilität stattfindet. Beispielhafte Einsatzgebiete sind Hochvolt-Leistungselektronik, HV-Batterien, Elektromotoren, Wechselrichter, etc. Hochvolt-Messleitungen werden an Prüfständen und in Testfahrzeugen eingesetzt.
Özel özellikler
- Temperaturbeständigkeit bis +150 °C (bis zu 3000 Stunden)
- hohe Flexibilität
- extreme Verschleißfestigkeit
- leichte Konfektionierbarkeit
Ek bilgi
Auf Wunsch möglich:
Auch als konfektionierte Messleitung mit angeschlossenen Laborsteckern zum Spannungsabgriff an HV-Komponenten
Aufbau
| Leiter | verzinnte Cu-Litze, feinstdrähtig |
|---|---|
| Aderisolation | FEP |
| Aderkennzeichnung | rot und schwarz |
| Verseilung | gemeinsam mit verzinnter Cu-Beilauflitze, AWG 24 |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Innenmantel | FEP - blau nach RAL 5024 |
| Außenmantel | PUR |
| Mantelfarbe | orange mit schwarzen Längsstreifen |
verzinnte Cu-Litze, feinstdrähtig
FEP
rot und schwarz
gemeinsam
mit verzinnter Cu-Beilauflitze, AWG 24
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
FEP - blau nach RAL 5024
PUR
orange mit schwarzen Längsstreifen
Technische Daten
| Berührsicherheit | 1000 V DC über blauen Innenmantel |
|---|---|
| Prüfspannung | 5000 V AC über blauen Innenmantel |
| Betriebspannung | Uo 1000 V DC |
| Betriebspannung | U 1800 V DC |
| Prüfspannung | Ader/Ader 5000 V AC Ader/Schirm 5000 V AC |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d |
| Temperaturbereich | nicht bewegt: -50/+125 °C bewegt: -40/+125 °C kurzzeitig: +150 °C (bis zu 3000 h) |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
1000 V DC
über blauen Innenmantel
5000 V AC
über blauen Innenmantel
Uo 1000 V DC
U 1800 V DC
Ader/Ader 5000 V AC
Ader/Schirm 5000 V AC
fest verlegt: 5 x d
frei beweglich: 10 x d
nicht bewegt: -50/+125 °C
bewegt: -40/+125 °C
kurzzeitig: +150 °C (bis zu 3000 h)
gemäß RoHS-Richtlinie der Europäischen Union
