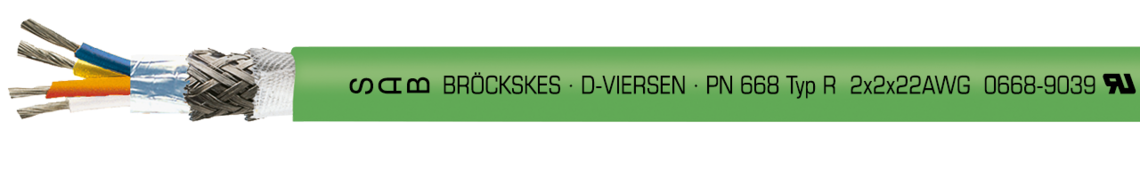

PN 668
Profinet Typ R, robotertauglich mit UL Approbation
Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · PN 668 Typ R 2x2x22AWG 0668-9039 UL AWM Style 21198 80° 300V
Kullaniş
Roboter Profinet Typ R Leitung mit UL Approbation für den Einsatz an Robotern. Die Leitung ist ölbeständig und kann bis zur einem Torsionswinkel von bis zu ±360°/m tordiert werden.
Özel özellikler
- robotertauglich
- halogenfrei
- sehr gute Ölbeständigkeit
- PFAS-frei
Ek bilgi
Auch als konfektionierte Leitung z.B. mit M12 /RJ45 Stecker möglich!
Yapı
| Abmessung | 2 x 2 x 22 AWG |
|---|---|
| Leiter | verzinnte Cu-Litze feinstdrähtig |
| Isolierhülle | Spezial-Polymer |
| Aderkennzeichnung | blau, gelb, weiß, orange |
| Verseilung | paarweise und Paare gemeinsam |
| Bewicklung | Vlies |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Spezial-Vlies |
| Mantelmaterial | PUR |
| Mantelfarbe | grün (ähnlich RAL 6018) |
2 x 2 x 22 AWG
verzinnte Cu-Litze feinstdrähtig
Spezial-Polymer
blau, gelb, weiß, orange
paarweise und Paare gemeinsam
Vlies
Geflecht aus verzinnten Cu-Runddrähten
Spezial-Vlies
PUR
grün (ähnlich RAL 6018)
Teknik veriler
| Betriebsspitzenspannung | max 30 V |
|---|---|
| Spannung UL | 300 V |
| Prüfspannung | Ader/Ader: 2000 V Ader/Schirm: 2000 V |
| Mindestbiegeradius | fest verlegt: 3 x d frei beweglich 10 x d |
| Temperaturbereich | UL: bis +80 °C -40/+70 °C -30/+70 °C |
| Torsionswinkel | bis zu ±360°/m |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Ölbeständigkeit | TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Wellenwiderstand | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz der EN 50288-2-2 + VDE 0819-2-2 (CAT 5 nach EN 50173-1) |
| UL Style | 21198 |
| Anwendung | für EtherCAT- und EtherNET/IP-Anwendungen geeignet |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
max 30 V
300 V
Ader/Ader: 2000 V
Ader/Schirm: 2000 V
fest verlegt: 3 x d
frei beweglich 10 x d
UL: bis +80 °C
-40/+70 °C
-30/+70 °C
bis zu ±360°/m
nach IEC 60754-1 + VDE 0482-754-1
TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz
der EN 50288-2-2 + VDE 0819-2-2 (CAT 5 nach EN 50173-1)
21198
für EtherCAT- und EtherNET/IP-Anwendungen geeignet
gemäß RoHS-Richtlinie der Europäischen Union
