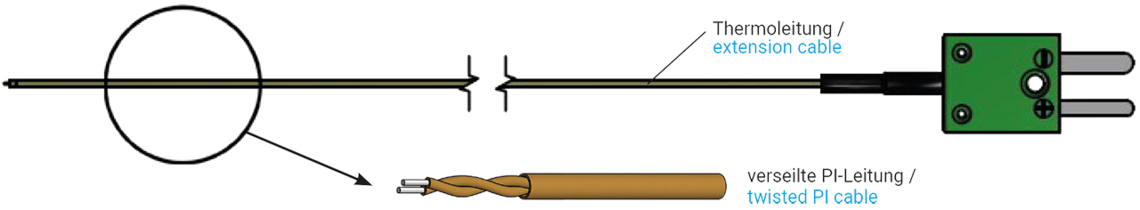

Oberflächen-Thermoelement mit verseilten Adern, geschirmter Leitung für die Messungen in EMV-kritischen Bereichen wie z.B. Rotor / Stator
Kullaniş
Für die Temperaturerfassung an Hairpin Wicklungen im Stator werden besonders filigrane und zugleich robuste Thermoelemente benötigt. Die Einstreuwirkung von elektromagnetischen Strahlungen aus den umliegenden Kupferwicklungen soll das Messergebnis möglichst nicht verfälschen. Für diese Anwendungsfälle hat SAB Bröckskes verschiedene Oberflächenthermoelemente weiterentwickelt. Die notwendigen Leitungen wurden im Hauseigenen Kabelwerk hinsichtlich Schirmung und Verseilung optimiert.
Aufbau
| Thermopaar | - 1 x Typ N - 1 x Typ K - andere Thermopaare |
|---|---|
| Anschlussleitung | - L0433-9138, 2 x 0,20 mm Ø, Adern flach nebeneinander, Isolation PI-Folie KN/KP blank/Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 0,7 mm
- L0433-9262, 2 x 0,20 mm Ø, Adern verseilt, PTFE-Folie NP/NN bank/Mantel PI-Folie, Typ N, -40…+ 250°C, Außen-Ø ca. 0,8 mm
-L0433-9279, 2 x 0,20 mm Ø, Adern verseilt, Isolation/Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 0,85 mm
- L0433-9280, 2 x 0,20 mm Ø, Adern verseilt, Isolation PI-Folie/vernickeltes Cu-Geflecht/ Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 1,05 mm |
| Anschlussleitungslänge | - 0,50 m - 1,00 m - 1,50 m - 2,00 m - 3,00 m - 5,00 m - 10,0 m - andere Länge |
| Anschlussende | - Miniaturstecker - Miniaturkupplung - freie Enden mm - andere Anschlussenden - mit Chargenzeugnis und Chargenkennzeichnung |
- 1 x Typ N
- 1 x Typ K
- andere Thermopaare
- L0433-9138, 2 x 0,20 mm Ø, Adern flach nebeneinander, Isolation PI-Folie KN/KP blank/Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 0,7 mm
- L0433-9262, 2 x 0,20 mm Ø, Adern verseilt, PTFE-Folie NP/NN bank/Mantel PI-Folie, Typ N, -40…+ 250°C, Außen-Ø ca. 0,8 mm
-L0433-9279, 2 x 0,20 mm Ø, Adern verseilt, Isolation/Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 0,85 mm
- L0433-9280, 2 x 0,20 mm Ø, Adern verseilt, Isolation PI-Folie/vernickeltes Cu-Geflecht/ Mantel PI-Folie, Typ K, -40…+ 250°C, Außen-Ø ca. 1,05 mm
- 0,50 m
- 1,00 m
- 1,50 m
- 2,00 m
- 3,00 m
- 5,00 m
- 10,0 m
- andere Länge
- Miniaturstecker
- Miniaturkupplung
- freie Enden mm
- andere Anschlussenden
- mit Chargenzeugnis und Chargenkennzeichnung
