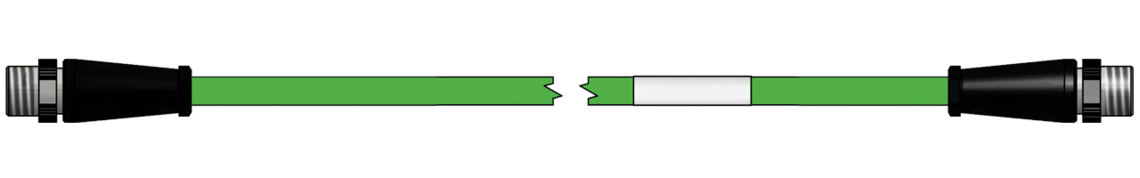

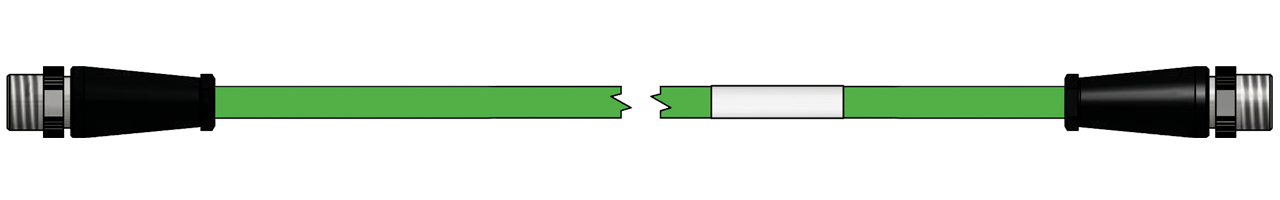

CATLine CAT 6A S - IE Verbindungsleitung
schleppkettenfähige Industrial Ethernet Leitung, beidseitig mit angespritztem M12 Stiftstecker X-kodiert
Kullaniş
IE-Systemkabel für die dauerflexible Anwendung, z.B. in Schleppketten im industriellen Umfeld.
Ek bilgi
Anschlussbild/Steckerbelegung | ||
|---|---|---|
Seite 1 | 1:1 | Seite 2 |
M12 Stecker | Ader | M12 Stecker |
Pin 1 | weiß-orange | Pin 1 |
Pin 2 | orange | Pin 2 |
Pin 3 | weiß-grün | Pin 3 |
Pin 4 | grün | Pin 4 |
Pin 5 | weiß-braun | Pin 5 |
Pin 6 | braun | Pin 6 |
Pin 7 | weiß-blau | Pin 7 |
Pin 8 | blau | Pin 8 |
Gehäuse | Schirm | Gehäuse |
Leitungseigenschaften
| SAB Artikelnummer | L1677-4631 |
|---|---|
| Abmessung | 4 x 2 x 26 AWG |
| Leiter | blanke Cu-Litze, feindrähtig |
| Isolierhülle | Spezial-Polymer |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Mantel | PUR, grün (ähnlich RAL 6018) |
| Außendurchmesser | ca. 7,1 mm |
| Zulassungen | UL/CSA |
| Ölbeständigkeit | TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Mindestbiegeradius | frei beweglich: 10 x d dauerflexibel: 15 x d |
L1677-4631
4 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
Spezial-Polymer
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
PUR, grün (ähnlich RAL 6018)
ca. 7,1 mm
UL/CSA
TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
frei beweglich: 10 x d
dauerflexibel: 15 x d
Technische Daten
| Temperaturbereich | -40°C bis +70°C |
|---|---|
| Spannung | 48 V |
| Schutzart | IP67 in gestecktem Zustand |
| Anschluss Seite 1 | M12 X-kodiert, Stiftstecker, gerade, angespritzt mit Rüttelsicherung |
| Anschluss Seite 2 | M12 X-kodiert, Stiftstecker, gerade, angespritzt mit Rüttelsicherung |
| Kennzeichnung | weißes Kennzeichnungsetikett mit Aufdruck: Artikel-Nr. - Auftrags-Nr. |
-40°C bis +70°C
48 V
IP67 in gestecktem Zustand
M12 X-kodiert, Stiftstecker, gerade, angespritzt mit Rüttelsicherung
M12 X-kodiert, Stiftstecker, gerade, angespritzt mit Rüttelsicherung
weißes Kennzeichnungsetikett mit Aufdruck:
Artikel-Nr. - Auftrags-Nr.
