Ethernetleitung

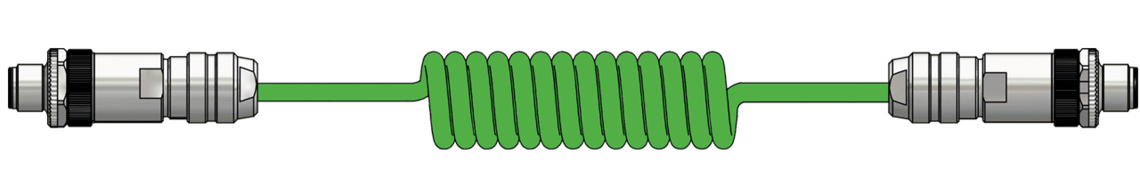

Wendelleitung mit axialen Abgängen und beidseitig mit M12 Stiftstecker D-kodiert
Kullaniş
Cat. 5 Profinetleitung als Wendelleitung bzw. Spiralkabel für den bewegten Einsatz an Maschinen und Anlagen.
Ek bilgi
Individuelle Längen und weitere Steckerkombinationen auf Anfrage!
Anschlussbild/Steckerbelegung | ||
|---|---|---|
Seite 1 | 1:1 | Seite 2 |
M12 Stecker | Ader | M12 Stecker |
Pin 1 | gelb | Pin 1 |
Pin 2 | weiß | Pin 2 |
Pin 3 | orange | Pin 3 |
Pin 4 | blau | Pin 4 |
Gehäuse | Schirm | Gehäuse |
Leitungseigenschaften
| SAB Artikelnummer | L0616-9066 |
|---|---|
| Abmessung | 2 x 2 x 26 AWG |
| Leiter | blanke Cu-Litze, feindrähtig |
| Isolierhülle | SABIX® |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Mantel | PUR, grün (ähnlich RAL 6018) |
| Außendurchmesser | ca. 6,1 mm |
L0616-9066
2 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
SABIX®
Geflecht aus verzinnten Cu-Runddrähten
PUR, grün (ähnlich RAL 6018)
ca. 6,1 mm
Technische Daten
| Temperaturbereich | -30 °C bis +80 °C |
|---|---|
| Spannung | max. 113 V |
| Anschluss Seite 1 | M12 D-kodiert |
| Anschluss Seite 2 | M12 D-kodiert |
| Kennzeichnung | gelber Kennzeichnungsschlauch mit Aufdruck: Artikel-Nr. - Auftrags-Nr. - Länge - Prüfzeichen, auf Wunsch mit Kundenkennzeichnung! |
-30 °C bis +80 °C
max. 113 V
M12 D-kodiert
M12 D-kodiert
gelber Kennzeichnungsschlauch mit Aufdruck:
Artikel-Nr. - Auftrags-Nr. - Länge - Prüfzeichen,
auf Wunsch mit Kundenkennzeichnung!
