S PN 667 - PN Verbindungsleitung

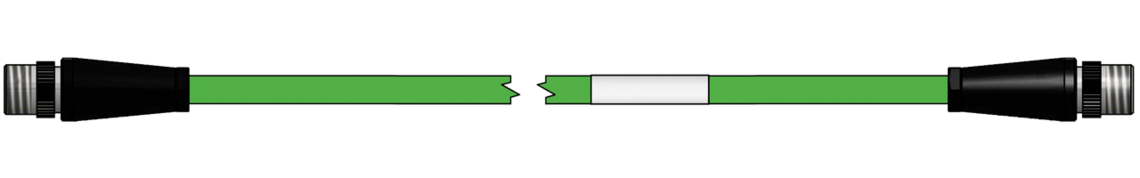

schleppkettenfähige Profinet Leitung Typ C, beidseitig mit angespritztem M12 Stecker D-kodiert
Kullaniş
PN-Systemkabel Cat.5 für die dauerflexible Anwendung, z.B. in Schleppketten im industriellen Umfeld.
Ek bilgi
Anschlussbild/Steckerbelegung | ||
|---|---|---|
Seite 1 | 1:1 | Seite 2 |
M12 Stecker | Ader | M12 Stecker |
Pin 1 | gelb | Pin 1 |
Pin 2 | weiß | Pin 2 |
Pin 3 | orange | Pin 3 |
Pin 4 | blau | Pin 4 |
Gehäuse | Schirm | Gehäuse |
Leitungseigenschaften
| SAB Artikelnummer | L0667-2202 |
|---|---|
| Abmessung | 2 x 2 x 22 AWG |
| Leiter | blanke Cu-Litze, 7-drähtig |
| Isolierhülle | Spezial-Polymer |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Mantel | PUR, grün (ähnlich RAL 6018) |
| Außendurchmesser | 6,5 mm ± 0,2 mm |
| Zulassungen | UL/CSA |
| Ölbeständigkeit | TMPU nach EN50363-10-2 + VDE 0207-363-10-2 |
| Mindestbiegeradius | frei beweglich: 5 x d dauerflexibel: 15 x d |
L0667-2202
2 x 2 x 22 AWG
blanke Cu-Litze, 7-drähtig
Spezial-Polymer
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
PUR, grün (ähnlich RAL 6018)
6,5 mm ± 0,2 mm
UL/CSA
TMPU nach EN50363-10-2 + VDE 0207-363-10-2
frei beweglich: 5 x d
dauerflexibel: 15 x d
Technische Daten
| Temperaturbereich | -40°C bis +70°C |
|---|---|
| Spannung | 250 V |
| Schutzart | IP67 in gestecktem Zustand |
| Anschluss Seite 1 | M12 D-kodiert, gerade, angespritzt mit Rüttelsicherung |
| Anschluss Seite 2 | M12 D-kodiert, gerade, angespritzt mit Rüttelsicherung |
| Kennzeichnung | weißes Kennzeichnungsetikett mit Aufdruck: Artikel-Nr. - Auftrags-Nr. |
-40°C bis +70°C
250 V
IP67 in gestecktem Zustand
M12 D-kodiert, gerade, angespritzt mit Rüttelsicherung
M12 D-kodiert, gerade, angespritzt mit Rüttelsicherung
weißes Kennzeichnungsetikett mit Aufdruck:
Artikel-Nr. - Auftrags-Nr.
