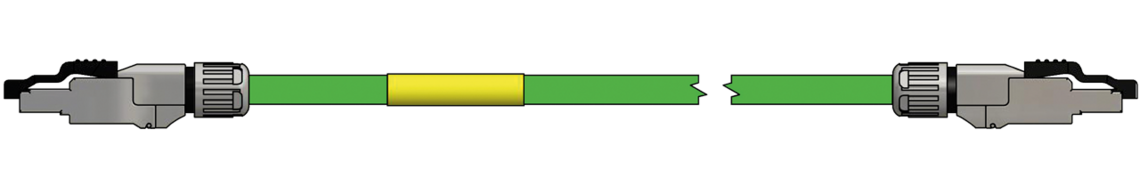

S PN 667 - PN Verbindungsleitung
schleppkettenfähige Profinet Leitung, beidseitig mit montiertem RJ45 Stecker
Kullaniş
PN-Systemkabel Cat.5 für die dauerflexible Anwendung, z.B. in Schleppketten im industriellen Umfeld.
Ek bilgi
Anschlussbild/Steckerbelegung | ||
|---|---|---|
Seite 1 | 1:1 | Seite 2 |
RJ45 | Ader | RJ45 |
Pin 1 | gelb | Pin 1 |
Pin 2 | orange | Pin 2 |
Pin 3 | weiß | Pin 3 |
Pin 4 |
| Pin 4 |
Pin 5 |
| Pin 5 |
Pin 6 | blau | Pin 6 |
Pin 7 |
| Pin 7 |
Pin 8 |
| Pin 8 |
Gehäuse | Schirm | Gehäuse |
Leitungseigenschaften
| SAB Artikelnummer | L0667-2202 |
|---|---|
| Abmessung | 2 x 2 x 22 AWG |
| Leiter | blanke Cu-Litze, 7-drähtig |
| Isolierhülle | Spezial-Polymer |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Mantel | PUR, grün (ähnlich RAL 6018) |
| Außendurchmesser | 6,5 mm ± 0,2 mm |
| Zulassungen | UL/CSA |
| Ölbeständigkeit | TMPU nach EN50363-10-2 + VDE 0207-363-10-2 |
| Mindestbiegeradius | frei beweglich: 5 x d dauerflexibel: 15 x d |
L0667-2202
2 x 2 x 22 AWG
blanke Cu-Litze, 7-drähtig
Spezial-Polymer
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
PUR, grün (ähnlich RAL 6018)
6,5 mm ± 0,2 mm
UL/CSA
TMPU nach EN50363-10-2 + VDE 0207-363-10-2
frei beweglich: 5 x d
dauerflexibel: 15 x d
Technische Daten
| Temperaturbereich | -40°C bis +70°C |
|---|---|
| Spannung | 50 V |
| Schutzart | IP20 |
| Anschluss Seite 1 | RJ45 Steckverbinder, montiert |
| Anschluss Seite 2 | RJ45 Steckverbinder, montiert |
| Kennzeichnung | gelber Kennzeichnungsschlauch mit Aufdruck: Artikel-Nr. - Auftrags-Nr. - Länge - Prüfzeichen |
-40°C bis +70°C
50 V
IP20
RJ45 Steckverbinder, montiert
RJ45 Steckverbinder, montiert
gelber Kennzeichnungsschlauch mit Aufdruck:
Artikel-Nr. - Auftrags-Nr. - Länge - Prüfzeichen
