SABIX® USB 2.0 R flex
halogenfreie, dauerflexible SABIX® USB 2.0 Rail Leitung nach EN 45545-2

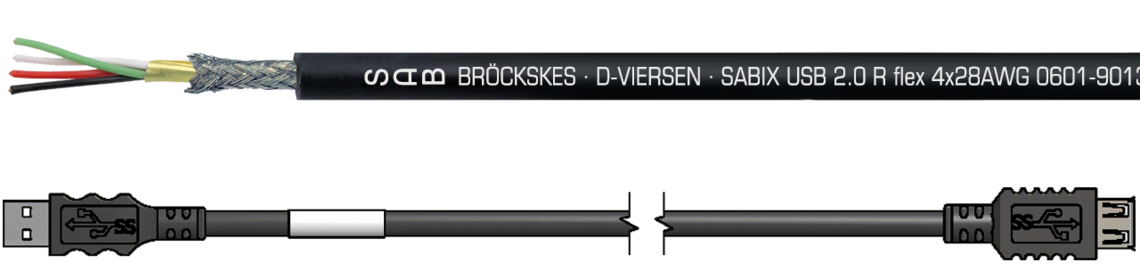

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · SABIX USB 2.0 R flex 4x28AWG 0601-9013
Kullaniş
USB 2.0 Anschlussleitung für die flexible Anwendung im Schienenfahrzeug. Jetzt mit nie gekannter Flexibilität für ein leichtes Handling als Ladekabel, an Anzeigemonitoren, Fahrschein druckern, Handheld-Geräten und anderen Bedienelementen im Schienenfahrzeug.
Özel özellikler
- halogenfrei
- dauerflexibel
- keine Brandweiterleitung
- flammhemmend und selbstverlöschend
- gute Öl- und Kraftstoffbeständigkeit
- erfüllt die Brandschutzanforderungen R15 (EL1A) und R16 (EL1B) nach EN 45545-2 für die Gefährdungsstufen HL1-3
- hervorragende Übertragungseigenschaften
- Flammwidrigkeit nach UN/ECE R118
- PFAS-frei
Ek bilgi
auch als konfektionierte Leitung z.B. mit USB Typ A und USB Typ B Stecker möglich
Yapı
| Leiter | blanke Cu-Litze, feindrähtig |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | weiß, grün, rot, schwarz |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten, Beilauf AWG 30 aus verzinntem Kupfer unter dem Geflecht |
| Mantelmaterial | SABIX® |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze, feindrähtig
SABIX®
weiß, grün, rot, schwarz
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten,
Beilauf AWG 30 aus verzinntem Kupfer unter dem Geflecht
SABIX®
schwarz (RAL 9005)
Teknik veriler
| Betriebsspitzenspannung | max. 30 V |
|---|---|
| Prüfspannung | Ader/Ader 600 V Ader/Schirm 600 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Halogenfreiheit | nach EN 50306-1 + EN 50264-1 wird erfüllt. Entwicklung von HCl ist < 0,5% nach IEC 60754-1. pH-Wert ist > 4,3 nach IEC 60754-2. Leitfähigkeit ist < 10,0 μS/mm nach IEC 60754-2. Fluorgehalt < 0,1% nach IEC 60684-2 |
| Flammausbreitung | keine Brandweiterleitung |
| Flammwidrigkeit | nach ISO 6722 (UN/ECE R118) |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Toxizität | nach EN 50305 + VDE 0260-305 |
| Rauchdichte | nach IEC 61034 + VDE 0482-1034 |
| Öl- und Kraftstoffbeständigkeit | nach EN 50264-1 + VDE 0260-264-1 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 30 V
Ader/Ader 600 V
Ader/Schirm 600 V
fest verlegt: 5 x d
frei beweglich: 10 x d
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
nach EN 50306-1 + EN 50264-1 wird erfüllt. Entwicklung von HCl ist < 0,5% nach IEC 60754-1.
pH-Wert ist > 4,3 nach IEC 60754-2.
Leitfähigkeit ist < 10,0 μS/mm nach IEC 60754-2.
Fluorgehalt < 0,1% nach IEC 60684-2
keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.
nach ISO 6722 (UN/ECE R118)
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
nach EN 50305 + VDE 0260-305
nach IEC 61034 + VDE 0482-1034
nach EN 50264-1 + VDE 0260-264-1
gemäß RoHS-Richtlinie der Europäischen Union
