Redelstecker auf HBM

Adaptierungen Redel / HBM Systeme

Kullaniş

Hochvoltfühler im Fahrversuch werden mit dem 4-Kanal Typ K Messsystem mit hoher IP Schutzklasse verwendet z.B. Hochvoltmodule von CSM (HVTHMM). Für Prüfstandsanwendungen werden andere Messwertaufnehmer verwendet (z.B. HBM QuantumX). Dieser Adapter bietet die Möglichkeit HV-Sensoren in 4-Kanal Ausführung mit Redel Push/Pull Steckverbinder auf 4 x 1 Kanal QuantumX Steckverbinder zu adaptieren.

Teknik veriler

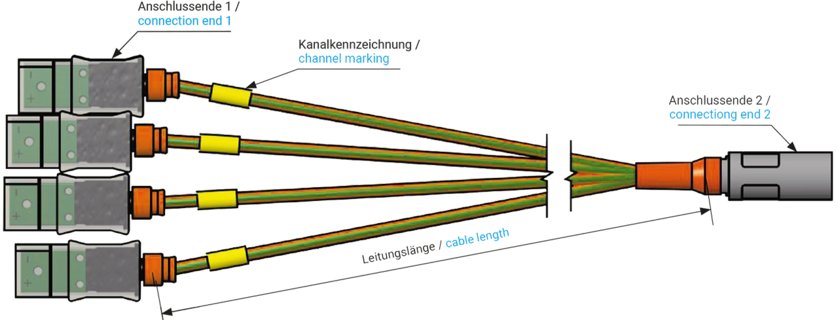

Anschlussleitungslänge	nach Kundenwunsch
Anschlussende 1	4 Miniaturkupplungen in Schutzkappe - 2-polig
Anschlussende 2	Redel Kupplung Typ K - 8-polig
Kennzeichnung	Standard: Kanal 1 - 4 Sonder: nach Kundenwunsch
Konfigurationsbeispiel	Art.-Nr. T141-059-113 Leitungslänge (mm): 200

Anschlussleitungslänge

nach Kundenwunsch

Anschlussende 1

4 Miniaturkupplungen in Schutzkappe - 2-polig

Anschlussende 2

Redel Kupplung Typ K - 8-polig

Kennzeichnung

Standard: Kanal 1 - 4

Sonder: nach Kundenwunsch

Konfigurationsbeispiel

Art.-Nr. T141-059-113

Leitungslänge (mm): 200

Downloads

Data sheet for Redelstecker auf HBM
