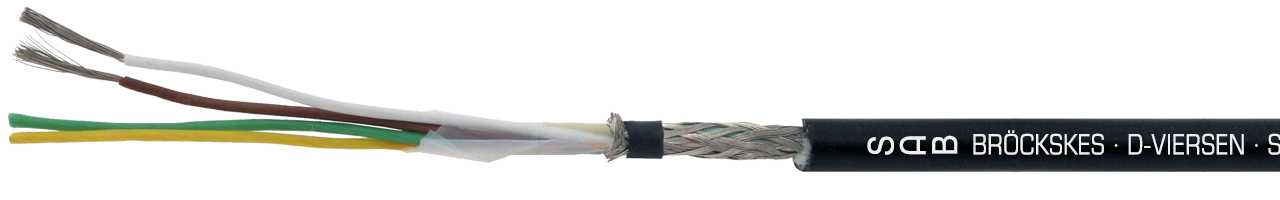

Sensor plus 150
hochtemperaturbeständige FEP isolierte Sensorleitung bis +150°C

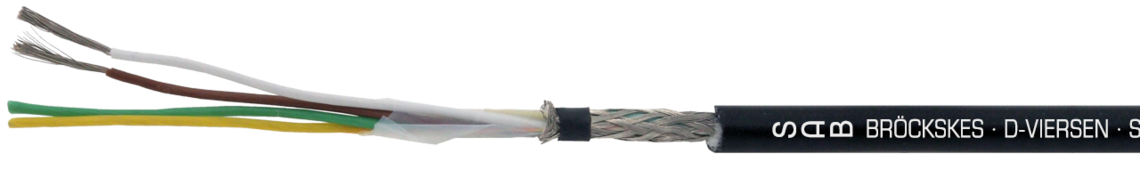

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · Sensor plus 150 4 x AWG 24/7 3837-0424
Kullaniş
Hochtemperaturbeständige Sensorleitung bis max. +150°C für die Mess- und Prüftechnik. Diese Sensorleitung wird eingesetzt als Zuleitung für Miniatursensoren, DMS-Zuleitung bei engsten Biegeradien oder als Verbindungsleitung in der Modultechnik.
Özel özellikler
- temperaturbeständig bis +150 °C (bis zu 3000 Stunden)
- hochflexibel und extrem verschleißfest
- sehr robust
- kapazitätsarm
- engste Biegeradien
- kraftstoffbeständig
- leicht konfektionierbar
- geringer Außendurchmesser
Ek bilgi
Auf Wunsch:
- Meterware oder fertig konfektioniert
- Auch als HV Thermoleitung Typ K (1-Kanal und 4-Kanal)
- auch ohne Cu-Geflecht erhältlich
Yapı
| Leiter | verzinnte Cu-Litze, ab AWG 32 versilbert |
|---|---|
| Isolierhülle | FEP |
| Aderkennzeichnung | Farbcode in Anlehnung an DIN 47100 |
| Bewicklung | Folie |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten, optische Bedeckung ≥ 85% |
| Mantelmaterial | PUR 490 mit glatter Oberfläche |
| Mantelfarbe | schwarz (RAL 9005) |
verzinnte Cu-Litze, ab AWG 32 versilbert
FEP
Farbcode in Anlehnung an DIN 47100
Folie
Geflecht aus verzinnten Cu-Runddrähten,
optische Bedeckung ≥ 85%
PUR 490 mit glatter Oberfläche
schwarz (RAL 9005)
Teknik veriler
| Betriebsspitzenspannung | max. 48 V |
|---|---|
| Prüfspannung | Ader/Ader 600 V Ader/Schirm 600 V |
| Mindestbiegeradius | fest verlegt: 2 x d (Einmalbiegung) frei beweglich: 10 x d |
| Temperaturbereich Leitung | nicht bewegt*: -50/+150 °C bewegt*: -40/+150 °C * +150 °C – bis zu 3000 Stunden |
| Temperaturbereich Adern | bis +180 °C (kurzzeitig bis +205 °C) |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 |
| Kraftstoffbeständigkeit | gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 48 V
Ader/Ader 600 V
Ader/Schirm 600 V
fest verlegt: 2 x d (Einmalbiegung)
frei beweglich: 10 x d
nicht bewegt*: -50/+150 °C
bewegt*: -40/+150 °C
* +150 °C – bis zu 3000 Stunden
bis +180 °C (kurzzeitig bis +205 °C)
sehr gut - TMPU nach EN 50363-10-2
gut
gemäß RoHS-Richtlinie der Europäischen Union
