Sensor minus 50
tieftemperaturbeständige FEP isolierte Sensorleitung bis -50°C

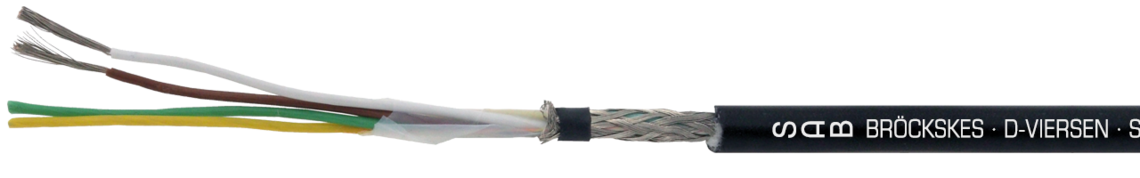

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · Sensor minus 50 4 x AWG 24/7 3836-0424
Kullaniş
Tieftemperaturbeständige Sensorleitung bis -50°C für die Mess- und Prüftechnik. Die kältebeständige Leitung kann als Zuleitung für Miniatursensoren eingesetzt werden oder als DMS-Zuleitung bei engsten Biegeradien. Die witterungsbeständige Leitung ist für den Einsatz im Innen- und Außenbereich geeignet.
Özel özellikler
- kältebeständig und höchst flexibel auch bei niedrigen Temperaturen bis -45 °C
- absolut witterungsbeständig
- extrem verlegefreundlich durch nicht blockenden Außenmantel -
Vermeidung von Stick-Slip-Effekt - kapazitätsarm
- engste Biegeradien
- salzwasserbestänig
- leicht konfektionierbar
- geringer Außendurchmesser
Ek bilgi
Auf Wunsch:
- Meterware oder fertig konfektioniert
- auch ohne Cu-Geflecht erhältlich
Yapı
| Leiter | verzinnte Cu-Litze, ab AWG 32 versilbert |
|---|---|
| Isolierhülle | FEP |
| Aderkennzeichnung | Farbcode in Anlehnung an DIN 47100 |
| Bewicklung | Folie |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten, optische Bedeckung ≥ 85% |
| Mantelmaterial | PUR 420 mit matter Oberfläche |
| Mantelfarbe | schwarz (RAL 9005) |
verzinnte Cu-Litze, ab AWG 32 versilbert
FEP
Farbcode in Anlehnung an DIN 47100
Folie
Geflecht aus verzinnten Cu-Runddrähten,
optische Bedeckung ≥ 85%
PUR 420 mit matter Oberfläche
schwarz (RAL 9005)
Teknik veriler
| Betriebsspitzenspannung | max. 48 V |
|---|---|
| Prüfspannung | Ader/Ader 600 V Ader/Schirm 600 V |
| Mindestbiegeradius | fest verlegt: 2 x d (Einmalbiegung) frei beweglich: 10 x d |
| Temperaturbereich Leitung | nicht bewegt*: -50/+125 °C bewegt*: -45/+125 °C *+125 °C – bis zu 2500 Stunden |
| Temperaturbereich Adern | bis +180 °C (kurzzeitig bis +205 °C) |
| Kältebeständigkeit | -50°C nach DIN EN 60811-506 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 |
| Kraftstoffbeständigkeit | gut |
| Batteriesäurebeständigkeit | gut |
| UV-Beständigkeit | nach HD 605 |
| Ozonbeständigkeit | nach EN 50396 |
| Salzwasserbeständig | nach UL 1309 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 48 V
Ader/Ader 600 V
Ader/Schirm 600 V
fest verlegt: 2 x d (Einmalbiegung)
frei beweglich: 10 x d
nicht bewegt*: -50/+125 °C
bewegt*: -45/+125 °C
*+125 °C – bis zu 2500 Stunden
bis +180 °C (kurzzeitig bis +205 °C)
-50°C nach DIN EN 60811-506
sehr gut - TMPU nach EN 50363-10-2
gut
gut
nach HD 605
nach EN 50396
nach UL 1309
gemäß RoHS-Richtlinie der Europäischen Union
