Mantel-Widerstandsthermometer mit Anschlussleitung
Kullaniş
Pt100 Widerstandsthermometer mit 2, 3 und 4-Leiterschaltung ist durch seine Bauform und hohe Temperaturbeständigkeit universell einsetzbar. Durch seine schlanke Bauform und dem flexiblen Mantelmaterial kann der Temperaturfühler auch in schwer zugänglichen Positionen verbaut werden. In Verbindung mit einer entsprechenden Klemmverschraubung ist eine einfache Installation des Temperatursensors gewährleistet.
Ek bilgi
Bei einer 2-Leiterschaltung kann nur eine Klassengenauigkeit Klasse B bestätigt werden.
Werkstoff 1.4541 +800°C
Bitte beachten Sie, dass die Temperaturbeständigkeit des Fühlers duch den schwächsten Parameter bestimmt wird.
Auf Anfrage erhältlich: ■ Klasse AA ■ Klasse DIN 1/10
Yapı
| Messwiderstand | - 1 x PT100 - 2 x PT100 |
|---|---|
| Klassengenauigkeit | Klasse A Klasse B
-30°C bis +300°C -50°C bis +500°C
-100°C bis +450°C -196°C bis +600°C |
| Anschlussarten der Innenleiter | - 2-Leiterschaltung - 3-Leiterschaltung - 4-Leiterschaltung |

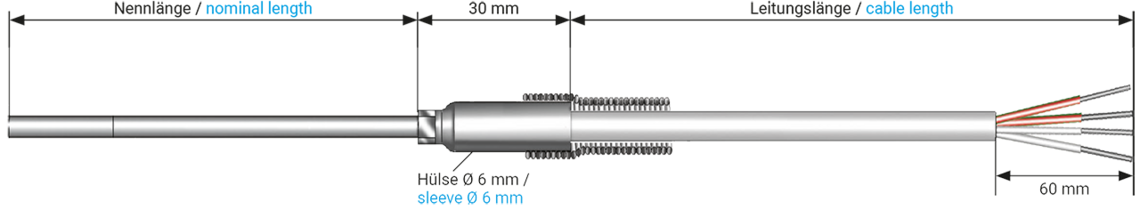

| Manteldurchmesser | - 1,5 mm - 3,0 mm - 4,5 mm - andere Manteldurchmesser - nach Kundenanforderung |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Ausführung | - mit Knickschutz - ohne Knickschutz |
| Anschlussleitung | - RTD Leitung (FEP / FEP) - andere Anschlussleitung - nach Kundenanforderung |
| Anschlusslänge | - 0,5 m - 1,0 m - 1,5 m - 2,0 m - 3,0 m - 5,0 m - 10,0 m - andere Längen - nach Kundenanforderung |
| Anschlussende | - blank abisoliert - Aderendhülsen - Standardstecker - Standardkupplung - freie Enden in mm - nach Kundenanforderung - andere Anschlussenden |
| Auf Wunsch möglich | - mit Chargenzeugnis und Chargenkennzeichnung - Dakks-Kalibrierung auf Anfrage - Zubehör (fest) - nach Kundenanforderung |
