USB 3.0 M

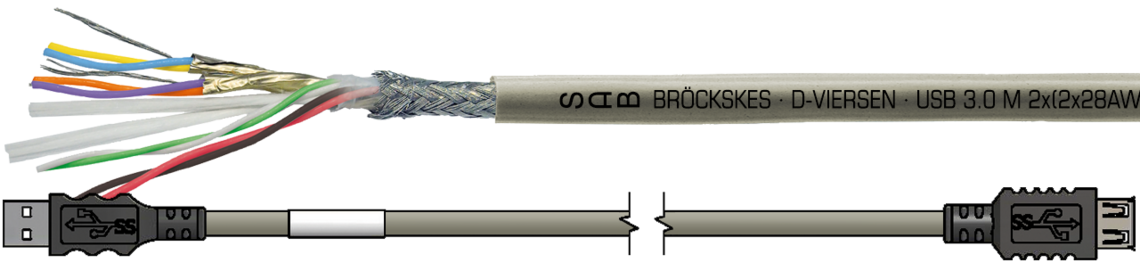

flexible USB 3.0 Leitung für den Einsatz in der Medizintechnik
Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · USB 3.0 M 2x(2x28AWG)ST+2x28AWG+2x26AWG 0606-9018 CE
Kullaniş
Die biokompatible USB 3.0 Leitung ist flexibel und wurde speziell für den Einsatz in der Medizintechnik konzipiert. Das hochtemperaturbeständige USB 3.0 Kabel weist eine besonders hohe Kerbfestigkeit sowie Weiterreißfestigkeit auf.
Özel özellikler
- biokompatibles Mantelmaterial
- biologische Unbedenklichkeit gemäß EN ISO 10993-1, Zytotoxizität analog EN ISO 10993-5
- hochtemperaturbeständig
- hohe Kerb- und Weiterreißfestigkeit
- sehr gute Flexibilität
- Oberfläche nicht klebend
- bis zu 3 m Übertragungslänge
- hervorragende Übertragungseigenschaften
Ek bilgi
- für Übertragungslängen über 3 m sprechen Sie uns bitte an
- auch als konfektionierte Leitung z.B. mit USB Typ A und USB Typ B Stecker möglich
Yapı
| Leiter | 28 AWG: versilberte Cu-Litze, feindrähtig 26 AWG: verzinnte Cu-Litze, feindrähtig |
|---|---|
| Isolierhülle | FEP |
| Aderkennzeichnung | 28 AWG:gelb, blau + orange, violett (USB 3.0), grün, weiß (USB 2.0), 26 AWG: rot, schwarz (Spannungsversorgung) |
| Verseilung | USB 3.0 paarig verseilt und geschirmt, USB 2.0 paarig verseilt, alle Elemente gemeinsam |
| Beilauflitze | blanke Cu-Litze, feindrähtig |
| Abschirmung | Alu-Folie |
| Verseilung | alle USB 3.0 Elemente gemeinsam verseilt |
| Bewicklung | Folie |
| Abschirmung | Geflecht aus verzinnten CU-Runddrähten |
| Mantelmaterial | SABmed S |
| Mantelfarbe | grau (RAL 7000) |
28 AWG: versilberte Cu-Litze, feindrähtig
26 AWG: verzinnte Cu-Litze, feindrähtig
FEP
28 AWG:gelb, blau + orange, violett (USB 3.0), grün, weiß (USB 2.0),
26 AWG: rot, schwarz (Spannungsversorgung)
USB 3.0 paarig verseilt und geschirmt,
USB 2.0 paarig verseilt,
alle Elemente gemeinsam
blanke Cu-Litze, feindrähtig
Alu-Folie
alle USB 3.0 Elemente gemeinsam verseilt
Folie
Geflecht aus verzinnten CU-Runddrähten
SABmed S
grau (RAL 7000)
Teknik veriler
| Betriebsspitzenspannung | max. 50 V |
|---|---|
| Prüfspannung | Ader/Ader 600 V Ader/Schirm 600 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d |
| Temperaturbereich | nicht bewegt: -40/+180 °C bewegt: -25/+180 °C |
| Wellenwiderstand der Datenpaare | nom. 90Ω |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 50 V
Ader/Ader 600 V
Ader/Schirm 600 V
fest verlegt: 5 x d
frei beweglich: 10 x d
nicht bewegt: -40/+180 °C
bewegt: -25/+180 °C
nom. 90Ω
gemäß RoHS-Richtlinie der Europäischen Union
