SABIX® BL 443 C FRNC TT
Halogenfreie flexible Datenleitung, dreierverseilt mit Cu-Gesamtabschirmung

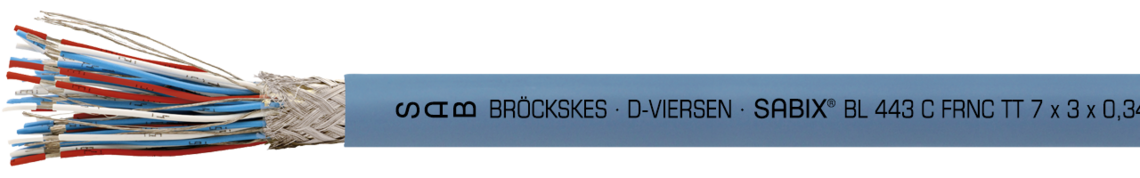

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · SABIX® BL 443 C FRNC TT 7 x 3 x 0,34 mm² - IEC 60332-3-22 - 300V DNV CE und laufende Meterbedruckung
Kullaniş
Halogenfreie flexible Datenleitung, dreierverseilt mit Kupfer-Schirmung für den Einsatz in der Schiffsbauindustrie. Die Leitung verfügt über die Approbation DNV und ist flammhemmend & selbstverlöschen.
Özel özellikler
- halogenfrei
- asbestfrei
- geschirmt, gute EMV-Eigenschaften
- keine Brandweiterleitung
- flammhemmend und selbstverlöschend
- flexibel
- für Anwendungen nach Hongkong Convention Inhaltsstoffe geprüft nach den Vorgaben der Hong Kong Convention (2009) der IMO
- Approbationen: DNV
- PFAS-frei
Ek bilgi
Auf Wunsch möglich:
- blanke Cu-Litzen
- abweichende Aderkennzeichnung und Mantelfarbe
Yapı
| Leiter | verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5 |
|---|---|
| Isolierhülle | Spezial SABIX® |
| Aderkennzeichnung | ≤ 0,25 mm2 = DIN 47100 ≥ 0,34 mm2 = weiß, blau, rot mit Aufdruck, Dreiernummern |
| Verseilung | Adern weiß, blau, rot zu Dreiern verseilt, Dreier in Lagen verseilt |
| Bewicklung | PETP-Folie |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | Spezial® SHF 1 Mischung nach IEC 60092-360 |
| Mantelfarbe | taubenblau (RAL 5014) |
verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5
Spezial SABIX®
≤ 0,25 mm2 = DIN 47100
≥ 0,34 mm2 = weiß, blau, rot mit Aufdruck, Dreiernummern
Adern weiß, blau, rot zu Dreiern verseilt, Dreier in Lagen verseilt
PETP-Folie
Geflecht aus verzinnten Cu-Runddrähten
Spezial® SHF 1 Mischung nach IEC 60092-360
taubenblau (RAL 5014)
Teknik veriler
| Betriebsspitzenspannung | max. 300 V |
|---|---|
| Prüfspannung | Ader/Ader 1500 V Ader/Schirm 1200 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d |
| Temperaturbereich | nicht bewegt: -40/+90 °C bewegt: -30/+90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Flammausbreitung | keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Kategorie A |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Korrosivität der Brandgase | IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen |
| Rauchdichte | nach IEC 61034 + VDE 0482-1034 |
| Flexibilität | sehr gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 300 V
Ader/Ader 1500 V
Ader/Schirm 1200 V
fest verlegt: 5 x d
frei beweglich: 10 x d
nicht bewegt: -40/+90 °C
bewegt: -30/+90 °C
nach IEC 60754-1 + VDE 0482-754-1
keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Kategorie A
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
nach IEC 61034 + VDE 0482-1034
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
