SC 700 HDTR
Besilen® isolierte Litze mit Besilen®-Außenmantel, UL/cUL approbiert

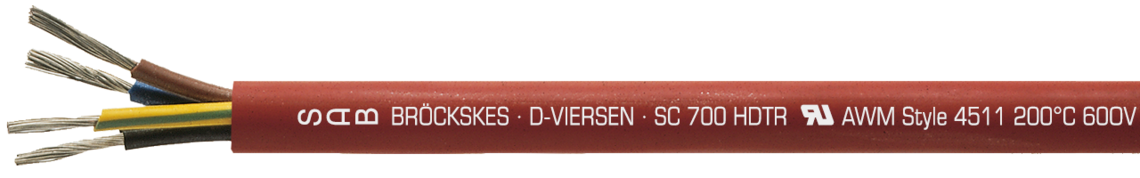

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · SC 700 HDTR UL AWM Style 4511 200°C 60OV cUL AWM I/II A/B 200°C 600V FT1 FT2 CE
Kullaniş
UL/cUL approbierte Leitung für einen Temperaturbereich bis zu +200°C.
Özel özellikler
- halogenfrei
- kälteflexibel
- wärmebeständig
- UL/cUL approbiert
- PFAS-frei
Yapı
| Leiter | < 10 mm2: vernickelte Cu-Litze ≥ 10 mm2: verzinnte Cu-Litze nach IEC 60228, VDE 0295, Klasse 5 |
|---|---|
| Isolierhülle | Besilen® |
| Aderkennzeichnung | farbig nach HD 308 (VDE 0293-308), ab 6 Adern schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern grüngelber Schutzleiter |
| Verseilung | in Lagen |
| Mantelmaterial | Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1 |
| Mantelfarbe | rotbraun (ähnlich RAL 3016) |
< 10 mm2: vernickelte Cu-Litze
≥ 10 mm2: verzinnte Cu-Litze
nach IEC 60228, VDE 0295, Klasse 5
Besilen®
farbig nach HD 308 (VDE 0293-308), ab 6 Adern schwarze Adern mit fortlaufendem Ziffernaufdruck
nach EN 50334 + VDE 0293-334, ab 3 Adern grüngelber Schutzleiter
in Lagen
Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1
rotbraun (ähnlich RAL 3016)
Teknik veriler
| Nennspannung | Uo/U 300/500 V |
|---|---|
| Spannung UL/cUL | 600 V |
| Prüfspannung | Ader/Ader 2000 V |
| Mindestbiegeradius | fest verlegt: 4 x d frei beweglich: 6 x d |
| Strahlenbeständigkeit | 2 x 10⁷ cJ/kg |
| Temperaturbereich | UL/cUL: bis zu +200 °C nicht bewegt: DIN VDE: -40/+180 °C bewegt: -25/+180 °C kurzzeitig: -25/+250 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2 |
| Korrosivität der Brandgase | IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 300/500 V
600 V
Ader/Ader 2000 V
fest verlegt: 4 x d
frei beweglich: 6 x d
2 x 10⁷ cJ/kg
UL/cUL: bis zu +200 °C
nicht bewegt: DIN VDE: -40/+180 °C
bewegt: -25/+180 °C
kurzzeitig: -25/+250 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2
IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
gemäß RoHS-Richtlinie der Europäischen Union
