B 110 C
Hochflexible Besilen® isolierte HV Einzelader mit UL, geschirmt, cULus approbiert

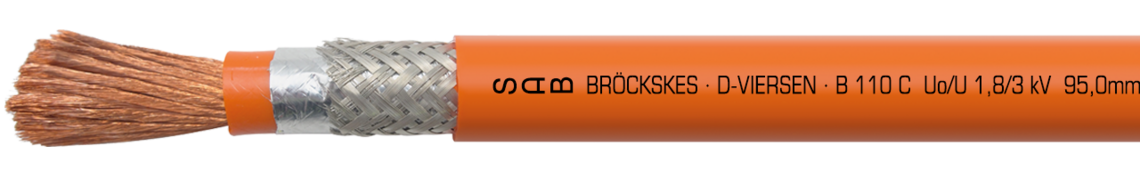

Aufdruck-Beispiel für B 110 C 01109507: SAB BRÖCKSKES · D-VIERSEN · B 110 C Uo/U 1,8/3 kV 95,0mm² cULus AWM Style 30123 AWM I/II A/B 150°C 3000V FT1 FT2
Kullaniş
HV-Kabel bzw. Hochvolt-Anschlussleitung ist z.B. für den Anschluss von Konvertern an E-Mobility-Prüfständen gut geeignet. Aufgrund der hohen Spannungsklassen kann das Hochvoltkabel für verschiedene Komponenten und Leistungselektronik eingesetzt werden. Durch den hochflexiblen Aufbau ist das HV-Kabel sehr gut verlegbar.
Özel özellikler
- extrem flexibel
- gute EMV-Eigenschaften
- halogenfrei
- wärmebeständig
- kälteflexibel
- flammhemmend und selbstverlöschend
- wetterbeständig
- cULus approbiert
- PFAS-frei
Yapı
| Leiter | blanke Cu-Litze feinstdrähtig |
|---|---|
| Isolierhülle | Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1, orange |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1 |
| Mantelfarbe | orange (ähnlich RAL 2004) |
blanke Cu-Litze feinstdrähtig
Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1, orange
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Besilen® EM9 nach EN 50363-2-1 + VDE 0207-363-2-1
orange (ähnlich RAL 2004)
Teknik veriler
| Nennspannung | Uo/U 1,8/3,0 kV AC Uo/U 2,7/5,4 kV DC |
|---|---|
| Spannung cULus | 3000 V |
| Prüfspannung | 6500 V |
| Strombelastbarkeit | nach VDE 0298-4 |
| Mindestbiegeradius | fest verlegt: 3 x d frei beweglich: 6 x d |
| Temperaturbereich | nicht bewegt: -40/+180 °C bewegt: -25/+180 °C kurzzeitig: +250 °C cULus: bis +150 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2 |
| Korrosivität der Brandgase | IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen |
| Wetterbeständigkeit | sehr gut |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 1,8/3,0 kV AC
Uo/U 2,7/5,4 kV DC
3000 V
6500 V
nach VDE 0298-4
fest verlegt: 3 x d
frei beweglich: 6 x d
nicht bewegt: -40/+180 °C
bewegt: -25/+180 °C
kurzzeitig: +250 °C
cULus: bis +150 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2
IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
