USB 3.0 S
dauerflexible USB 3.0 Leitung mit UL Approbation, schleppkettentauglich

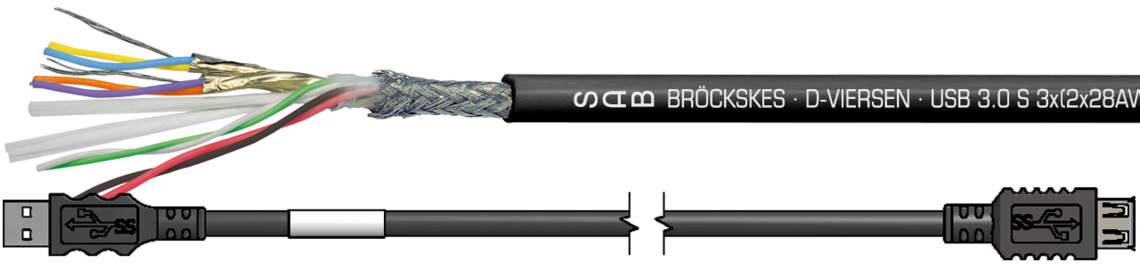

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · USB 3.0 S 3x(2x28AWG)ST+2x26AWG 0604-2098 UL AWM Style 20549 80°C 300V CE
Kullaniş
Die dauerflexible USB 3.0 Leitung ist für den Einsatz in Schleppketten geeignet. Diese Leitung ist UL approbiert und kann für einen Temperaturbereich im nicht bewegtem Zustand von -50°C / +90 °C, im bewegtem Zustand -40°C / +90 °C eingesetzt werden (UL: bis + 80°C).
Özel özellikler
- UL approbiert
- schleppkettenfähig
- flammhemmend und selbstverlöschend
- sehr gute Ölbeständigkeit
- bis zu 3 m Übertragungslänge
- hervorragende Übertragungseigenschaften
- PFAS-frei
Ek bilgi
- für Übertragungslängen über 3 m sprechen Sie uns bitte an
- auch als konfektionierte Leitung z.B. mit USB Typ A und USB Typ B Stecker möglich
Yapı
| Leiter | versilberte und verzinnte Cu-Litze |
|---|---|
| Isolierhülle | Spezial-Polymer |
| Aderkennzeichnung | gelb, blau + orange, violett (USB 3.0), grün, weiß (USB 2.0), rot, schwarz (Spannungsversorgung) |
| Verseilung | paarig verseilt und Datenpaare geschirmt, alle Elemente gemeinsam |
| Bewicklung | Vlies |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR |
| Mantelfarbe | schwarz (ähnlich RAL 9005) |
versilberte und verzinnte Cu-Litze
Spezial-Polymer
gelb, blau + orange, violett (USB 3.0), grün, weiß (USB 2.0), rot, schwarz (Spannungsversorgung)
paarig verseilt und Datenpaare geschirmt, alle Elemente gemeinsam
Vlies
Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR
schwarz (ähnlich RAL 9005)
Teknik veriler
| Betriebsspitzenspannung | max. 350 V |
|---|---|
| Spannung UL | 300 V |
| Prüfspannung | Ader/Ader 2000 V · Ader/Schirm 2000 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 12 x d |
| Temperaturbereich VDE | UL: bis + 80°C nicht bewegt: -50°C / +90 °C bewegt: -40°C / +90 °C |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + EN 60332-1-2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 |
| UL Style | 20549 |
max. 350 V
300 V
Ader/Ader 2000 V · Ader/Schirm 2000 V
fest verlegt: 5 x d
frei beweglich: 10 x d
dauerflexibel: 12 x d
UL: bis + 80°C
nicht bewegt: -50°C / +90 °C
bewegt: -40°C / +90 °C
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + EN 60332-1-2
sehr gut - TMPU nach EN 50363-10-2
20549
