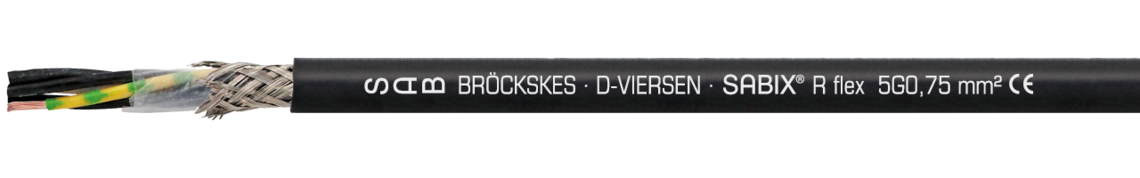

SABIX® R flex
dauerflexible SABIX® Rail Leitung mit nummerierten Adern
Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · SABIX® R flex FRNC 5G0,75 mm² CE
Kullaniş
Mit der SABIX® R flex hat unser Technik-Team eine Leitung entwickelt, die höchste Brandschutzanforderungen mit echter Dauerflexibilität vereint. Der speziell entwickelte SABIX® Ultra Außenmantel sorgt für ein herausragendes Brandverhalten, verhindert die Flammausbreitung und bietet gleichzeitig eine flammhemmende und selbstverlöschende Performance nach relevanten Normen. Damit erfüllt die Leitung nicht nur die strengen Vorgaben der EN 45545-2, sondern garantiert auch im Ernstfall ein kontrolliertes und sicheres Brandverhalten. Trotz dieser Eigenschaften bleibt die SABIX® R flex außergewöhnlich flexibel und eignet sich damit ideal für bewegte Anwendungen unter anspruchsvollen Einsatzbedingungen.
Typische Einsatzbereiche sind Türsteuerungen, Drehgestelle, Bahnbaumaschinen oder Wagenübergänge – und selbstverständlich fertigen wir diese Leitung individuell in der von Ihnen benötigten Aderanzahl und dem gewünschten Querschnitt.
Özel özellikler
- halogenfrei
- dauerflexibel
- geschirmt, gute EMV-Eigenschaften
- keine Brandweiterleitung
- flammhemmend und selbstverlöschend
- gute Ozon-, UV- und Wetterbeständigkeit
- ölbeständig, Kraftstoffbeständig
- säure- und Laugenbeständig
- erfüllt die Brandschutzanforderungen R15 (EL1A) und R16 (EL1B) nach EN 45545-2 für die Gefährdungsstufen HL1-2
- Flammwidrigkeit nach UN/ECE R118
- PFAS-frei
Yapı
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6 |
|---|---|
| Isolierhülle | Spezial-Polymer |
| Aderkennzeichnung | schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleiter. Paarverseilte Type ohne grüngelben Schutzleiter |
| Verseilung | in Lagen bzw. paarweise |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten (falls zutreffend) |
| Bewicklung | Folie |
| Mantelmaterial | SABIX® Ultra |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6
Spezial-Polymer
schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334,
ab 3 Adern ein grüngelber Schutzleiter.
Paarverseilte Type ohne grüngelben Schutzleiter
in Lagen bzw. paarweise
Geflecht aus verzinnten Cu-Runddrähten (falls zutreffend)
Folie
SABIX® Ultra
schwarz (RAL 9005)
Teknik veriler
| Nennspannung | Uo/U 300/500 V |
|---|---|
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
| Mindestbiegeradius | fest verlegt ungeschirmt: 4 x d fest verlegt geschirmt: 5 x d
frei beweglich ungeschirmt: 6 x d frei beweglich geschirmt: 10 x d
dauerflexibel ungeschirmt: 12 x d dauerflexibel geschirmt: 15 x d |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Halogenfreiheit | nach EN 50306-1 + EN 50264-1 wird erfüllt. Entwicklung von HCl ist < 0,5% nach IEC 60754-1. pH-Wert ist > 4,3 nach IEC 60754-2. Leitfähigkeit ist < 10,0 µS/mm nach IEC 60754-2. Fluorgehalt < 0,1% nach IEC 60684-2 |
| Flammausbreitung | keine Brandweiterleitung |
| Flammwidrigkeit | nach ISO 6722 (UN/ECE R118) |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Toxizität | nach EN 50305 + VDE 0260-305 |
| Rauchdichte | nach IEC 61034 + VDE 0482-1034 |
| Öl- und Kraftstoffbeständigkeit | nach EN 50264-1 + VDE 0260-264-1 |
| Flexibilität | sehr gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 300/500 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
fest verlegt ungeschirmt: 4 x d
fest verlegt geschirmt: 5 x d
frei beweglich ungeschirmt: 6 x d
frei beweglich geschirmt: 10 x d
dauerflexibel ungeschirmt: 12 x d
dauerflexibel geschirmt: 15 x d
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
nach EN 50306-1 + EN 50264-1 wird erfüllt.
Entwicklung von HCl ist < 0,5% nach IEC 60754-1.
pH-Wert ist > 4,3 nach IEC 60754-2.
Leitfähigkeit ist < 10,0 µS/mm nach IEC 60754-2.
Fluorgehalt < 0,1% nach IEC 60684-2
keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.
nach ISO 6722 (UN/ECE R118)
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
nach EN 50305 + VDE 0260-305
nach IEC 61034 + VDE 0482-1034
nach EN 50264-1 + VDE 0260-264-1
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
