CATLine CAT 7A BL
CAT 7A halogenfreie Ethernet-Leitung ABS Type Approval und UL Approbation für den maritimen Einsatz

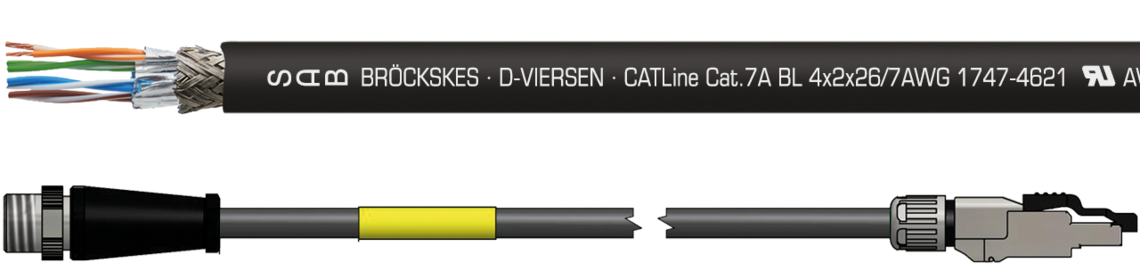

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.7A BL 4x2x26/7AWG 1747-4621 UL AWM Style 21080 75°C 300V CE
Kullaniş
CAT 7A halogenfreie Ethernet-Leitung ABS Type Approval und UL Approbation für den maritimen Einsatz.
Özel özellikler
- ABS Type Approval
- TR IEC 60092-370
- halogenfrei
- asbestfrei
- flammhemmend und selbstverlöschend
- keine Brandweiterleitung
- UL approbiert
- PFAS-frei
Ek bilgi
- auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich
Yapı
| Abmessung | 4 x 2 x 24 AWG 4 x 2 x 26 AWG |
|---|---|
| Leiter | blanke Cu-Litze, feindrähtig |
| Isolierhülle | Spezial-Polymer |
| Aderkennzeichnung | weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun |
| Verseilung | Adern paarig verseilt, Paare foliengeschirmt, Paare gemeinsam |
| Bewicklung | Alu-Folie |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Mantelmaterial | Spezial SABIX® |
| Mantelfarbe | schwarz |
4 x 2 x 24 AWG
4 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
Spezial-Polymer
weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
Adern paarig verseilt, Paare foliengeschirmt, Paare gemeinsam
Alu-Folie
Geflecht aus verzinnten Cu-Runddrähten
Spezial SABIX®
schwarz
Teknik veriler
| Betriebsspitzenspannung | max. 90 V |
|---|---|
| Spannung UL | 300 V |
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich (nur 7-drähtig): 10 x d |
| Temperaturbereich VDE | nicht bewegt:- 40°C / + 70 °C bewegt: - 30°C / + 70 °C UL: bis + 75°C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Flammausbreitung | keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A, UL Horizontal Flame Test FT2, UL AWM Style 21080 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Korrosivität der Brandgase | IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen |
| Rauchdichte | nach IEC 61034 + VDE 0482-1034 |
| Wellenwiderstand (100 MHz) | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-9-2 / CAT 7A |
| Flexibilität | gut |
| UL Style | 21080 |
| Anwendung | für EtherCAT- und EtherNET/IP-Anwendungen geeignet |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 90 V
300 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
fest verlegt: 5 x d
frei beweglich (nur 7-drähtig): 10 x d
nicht bewegt:- 40°C / + 70 °C
bewegt: - 30°C / + 70 °C
UL: bis + 75°C
nach IEC 60754-1 + VDE 0482-754-1
keine Brandweiterleitung nach IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A,
UL Horizontal Flame Test FT2, UL AWM Style 21080
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
nach IEC 61034 + VDE 0482-1034
100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen
bei Hochfrequenz in Anlehnung an EN 50288-9-2 / CAT 7A
gut
21080
für EtherCAT- und EtherNET/IP-Anwendungen geeignet
gemäß RoHS-Richtlinie der Europäischen Union
