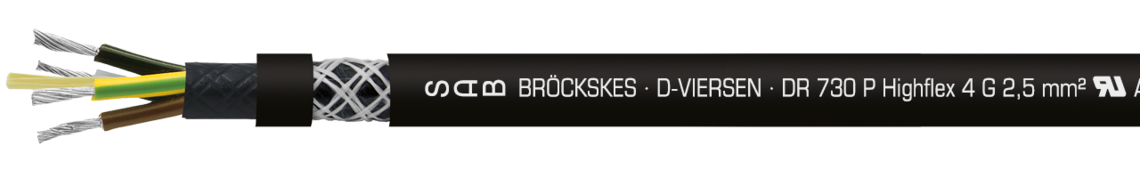

DR 730 P Highflex
Trommelbare Leitung mit UL/cUL Approbation
Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · DR 730 P Highflex 12 G 1,5 mm2 UL AWM Style 21897 80°C cU AWM I/II A/B 80°C 600V FT1 FT2 CE
Kullaniş
Die DR 730 P Highflex Leitung findet Verwendung für schwere Geräte wie Motorleitungstrommeln, Hebezeuge, Transportanlagen, fahrbare Motoren und landwirtschaftliche Geräte bei hohen mechanischen Beanspruchungen. Die DR 730 P Highflex ist UL (Style 21897) und cUL approbiert.
Özel özellikler
- UL approbiert - Style 21897
- cUL approbiert
- für Verfahrgeschwindigkeiten bis 120 m/min.
- extrem hohe Auf- und Abrollfestigkeit
- geringer Außendurchmesser
- geringes Leitungsgewicht
- konform zur Niederspannungsrichtlinie 73/23/EWG CE
- PFAS-frei
Ek bilgi
Hybridleitung auf Anfrage!
Yapı
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5 |
|---|---|
| Isolierhülle | Spezial-Polymer |
| Aderkennzeichnung | farbig nach HD 308 (VDE 0293-308), ab 6 Adern schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleite |
| Verseilung | speziell abgestimmte Lagenverseilung um ein zentrales Tragorgan |
| Innenmantel | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Stützgeflecht | Hightech-Zwirn |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 5
Spezial-Polymer
farbig nach HD 308 (VDE 0293-308), ab 6 Adern schwarze Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334, ab 3 Adern ein grüngelber Schutzleite
speziell abgestimmte Lagenverseilung um ein zentrales Tragorgan
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
Hightech-Zwirn
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
schwarz (RAL 9005)
Teknik veriler
| Nennspannung DIN VDE | Uo/U 0,6/1 kV |
|---|---|
| Spannung UL | 1000 V |
| Spannung cUL | 600 V |
| Prüfspannung | Ader/Ader 4000 V |
| Strombelastbarkeit | nach VDE 0298-4 |
| Mindestbiegeradius | bei Verlegung und Montage (fest verlegt):
≤ 12 mm 3 x d/ > 12 mm 4 x d
bei wiederholten Wickelvorgängen (bewegt): 6 x d
umgelenkt über Rollen (bewegt): 7,5 x d |
| Temperaturbereich | DIN VDE nicht bewegt: -50/+90 °C bewegt:-40/+90 °C
UL/cUL: bis +80 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Wetterbeständigkeit | sehr gut |
| UV-Beständigkeit | sehr gut- durch die Mantelfarbe schwarz wird diese Eigenschaft verbessert |
| Zugbeanspruchung | nach VDE 0298-3 Abschnitt 7.1 |
| Mechanische Eigenschaften | Die wesentlichen mechanischen Eigenschaften, die der PUR Außenmantel in hohem Maße erfüllt, sind: - hohe Zugfestigkeit - hohe Ein- und Weiterreißfestigkeit - hohe Abriebfestigket - hohe Schlagzähigkeit |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 0,6/1 kV
1000 V
600 V
Ader/Ader 4000 V
nach VDE 0298-4
bei Verlegung und Montage (fest verlegt):
≤ 12 mm 3 x d/ > 12 mm 4 x d
bei wiederholten Wickelvorgängen (bewegt): 6 x d
umgelenkt über Rollen (bewegt): 7,5 x d
DIN VDE
nicht bewegt: -50/+90 °C
bewegt:-40/+90 °C
UL/cUL: bis +80 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
sehr gut- durch die Mantelfarbe schwarz wird diese Eigenschaft verbessert
nach VDE 0298-3 Abschnitt 7.1
Die wesentlichen mechanischen Eigenschaften, die der PUR Außenmantel in hohem Maße erfüllt, sind:
- hohe Zugfestigkeit
- hohe Ein- und Weiterreißfestigkeit
- hohe Abriebfestigket
- hohe Schlagzähigkeit
gemäß RoHS-Richtlinie der Europäischen Union
