SABclean RT 123 D TP (B)
torsionsfähige Datenleitung, paarverseilt mit Cu-Gesamtabschirmung

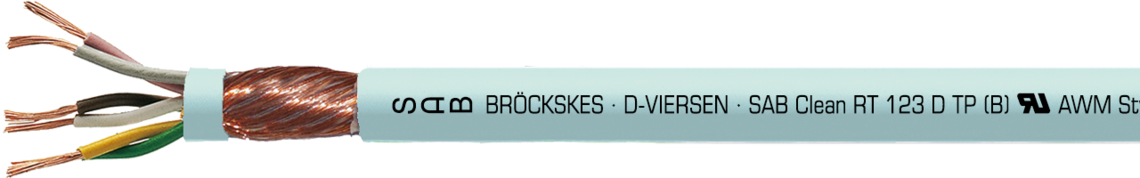

Aufdruck-Beispiel für SABclean RT 123 D TP (B) 37939001: SAB BRÖCKSKES · D-VIERSEN · SAB Clean RT 123 D TP (B) UL AWM Style 20233 80°C 300V CSA AWM I/II A/B 80°C 300V FT1 FT2 37939001 CE
Kullaniş
Robotertaugliche und hochflexible Datenleitung mit TPE Mantel für die Anwendung in Reinräumen. Die robuste Roboter Datenleitung mit UL/CSA kann bis zu einem Torsionswinkel von ±450° per 1 m eingesetzt werden. Abmessungen sowie Farben können individuell nach Kundenwunsch angepasst werden. Sprechen Sie uns direkt an.
Ek bilgi
Cleanroom Klassifizierung
DIN EN ISO 14644-1 Luftreinheitsklasse 1
Yapı
| Leiter | blanke Cu-Litze, feinstdrähtig, in Anlehnung an DIN VDE 0812 |
|---|---|
| Isolierhülle | TPE |
| Aderkennzeichnung | Farbcode US 2 |
| Verseilung | Adern paarig mit einer speziell abgestimmten Lagenverseilung |
| Bewicklung | Netzband, Vlies |
| Abschirmung | bewickelt mit blankem Cu-Draht |
| Beilauflitze | blanke Cu-Litze, feinstdrähtig 0,34 mm² |
| Bewicklung | Vlies |
| Mantelmaterial | TPE |
| Mantelfarbe | weißgrün (RAL 6019) |
blanke Cu-Litze, feinstdrähtig, in Anlehnung an DIN VDE 0812
TPE
Farbcode US 2
Adern paarig mit einer speziell abgestimmten Lagenverseilung
Netzband, Vlies
bewickelt mit blankem Cu-Draht
blanke Cu-Litze, feinstdrähtig 0,34 mm²
Vlies
TPE
weißgrün (RAL 6019)
Teknik veriler
| Betriebsspitzenspannung | max. 350 V |
|---|---|
| Spannung UL/CSA | 300 V |
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
| Torsionswinkel | bis zu ± 450° / 1m |
| Mindestbiegeradius | dauerflexibel 7,5 x d |
| Temperaturbereich | DIN/VDE: nicht bewegt: -50°C / +70°C bewegt: -40°C / +70°C
UL/CSA: bis +80°C |
| Luftreinheitsklasse 1 | nach DIN EN ISO 14644-1 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 350 V
300 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
bis zu ± 450° / 1m
dauerflexibel 7,5 x d
DIN/VDE:
nicht bewegt: -50°C / +70°C
bewegt: -40°C / +70°C
UL/CSA: bis +80°C
nach DIN EN ISO 14644-1
gemäß RoHS-Richtlinie der Europäischen Union
