SABIX® A 280 FRNC X
Verdrahtungsleitung / Steuerleitung, vernetzte Type

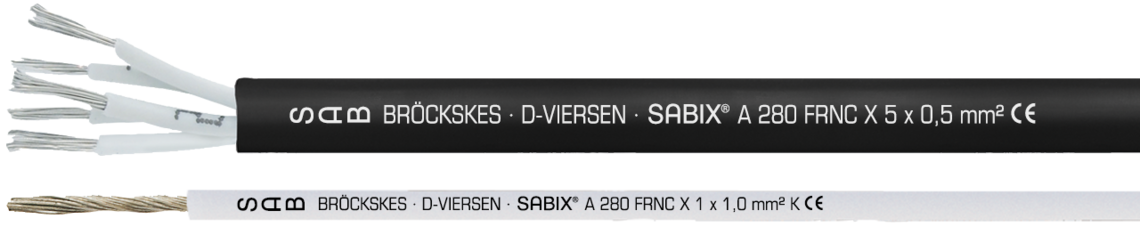

Aufdruck-Beispiel: SAB BRÖCKSKES • D-VIERSEN • SABIX® A 280 FRNC X 5 x 0,5 mm² CE
Kullaniş
Einzelader-Steuerleitung mit guter Ozonbeständigkeit sowie Öl- und Chemikalienbeständigkeit. Diese Einzelader ist auch als Mehraderleitung für die interne Verdrahtung von Schienenfahrzeugen nach EN 45545-2 erhältlich.
Özel özellikler
- halogenfrei
- keine Brandweiterleitung
- flammhemmend und selbstverlöschend
- gute Ozonbeständigkeit
- gute Öl- und Chemikalienbeständig
- erfüllt die Brandschutzanforderungen R15 (EL1A) nach EN 45545-2 für die Gefährdungsstufen HL1-3
- PFAS-frei
Ek bilgi
Speziell für den Einsatz in Schienenfahrzeugen
Yapı
| Leiter | verzinnte Cu-Litze feindrähtig nach IEC 60228, VDE 0295, Klasse 5 |
|---|---|
| Aderkennzeichnung | Einzelader: weiß (ähnlich RAL 9010) Mehraderleitung: weiße Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334 |
| Verseilung | Mehraderleitung: in Lagen |
| Mantelmaterial | Mehraderleitung: Spezial SABIX® |
| Mantelfarbe | Mehraderleitung: schwarz (RAL 9005) |
| Isolierhülle | Spezial SABIX® |
verzinnte Cu-Litze feindrähtig nach IEC 60228, VDE 0295, Klasse 5
Einzelader: weiß (ähnlich RAL 9010)
Mehraderleitung: weiße Adern mit fortlaufendem Ziffernaufdruck nach EN 50334 + VDE 0293-334
Mehraderleitung: in Lagen
Mehraderleitung: Spezial SABIX®
Mehraderleitung: schwarz (RAL 9005)
Spezial SABIX®
Teknik veriler
| Nennspannung | Uo/U 300/500 V |
|---|---|
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Prüfspannung | Ader/Ader 2000 V |
| Mindestbiegeradius | 5 x d |
| Temperaturbereich | bei geschützter, fester Verlegung: -40/+125 °C (Einzelader) -50/+125 °C (Mehraderleitung) |
| Halogenfreiheit | nach EN 50306-1 + EN 50264-1 wird erfüllt. Entwicklung von HCl ist < 0,5% nach IEC 60754-1. pH-Wert ist > 4,3 nach IEC 60754-2. Leitfähigkeit ist < 10,0 µS/mm nach IEC 60754-2. Fluorgehalt < 0,1% nach IEC 60684-2 |
| Flammausbreitung | keine Brandweiterleitung |
| Toxizität | nach EN 50305 + VDE 0260-305 |
| Rauchdichte | nach IEC 61034 + VDE 0482-1034 |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 300/500 V
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
Ader/Ader 2000 V
5 x d
bei geschützter, fester Verlegung:
-40/+125 °C (Einzelader)
-50/+125 °C (Mehraderleitung)
nach EN 50306-1 + EN 50264-1 wird erfüllt.
Entwicklung von HCl ist < 0,5% nach IEC 60754-1.
pH-Wert ist > 4,3 nach IEC 60754-2.
Leitfähigkeit ist < 10,0 µS/mm nach IEC 60754-2.
Fluorgehalt < 0,1% nach IEC 60684-2
keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.
nach EN 50305 + VDE 0260-305
nach IEC 61034 + VDE 0482-1034
gemäß RoHS-Richtlinie der Europäischen Union
